Блок питания AVT DR-120-24 на DIN-рейку 24V 120W 5A IP20 (Код товара 1021423)

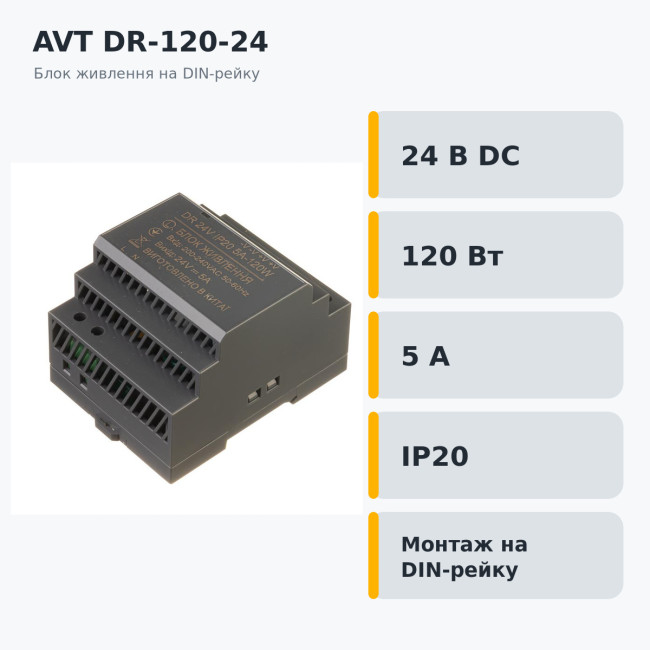

AVT DR-120-24 — импульсный стабилизированный блок питания для установки на DIN-рейку. Он преобразует сетевое напряжение AC 200–240 В, 50–60 Гц в постоянное DC 24 В и обеспечивает максимальную выходную мощность 120 Вт при токе до 5 А.

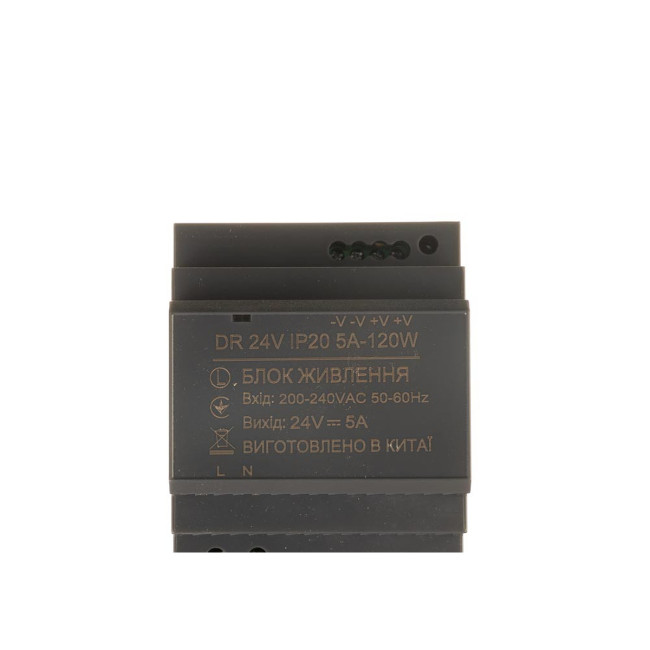

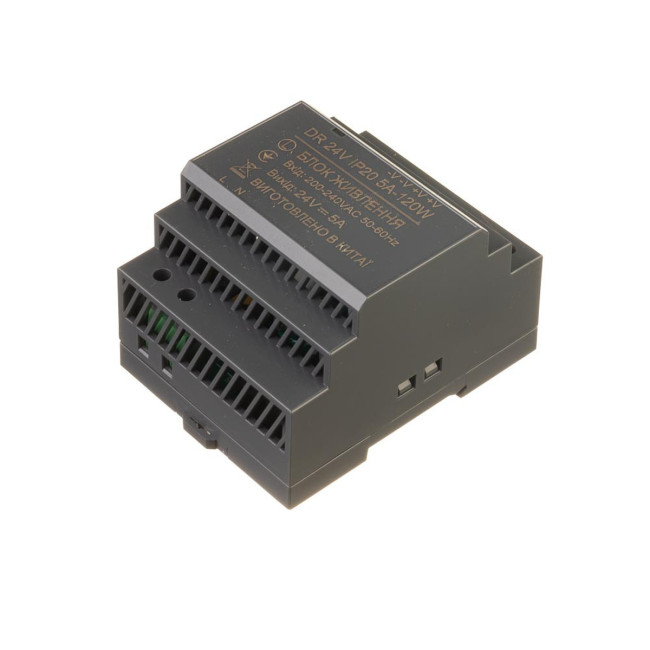

Модель выполнена в закрытом модульном корпусе из полиамида и имеет пассивное охлаждение без вентилятора. На корпус нанесена заводская маркировка DR 24V IP20 5A-120W. Подключение осуществляется через винтовые клеммы L/N и две пары выходных клемм −V/+V.

Основные преимущества

• стабилизированное выходное напряжение DC 24 В;
• максимальная мощность 120 Вт и выходной ток до 5 А;

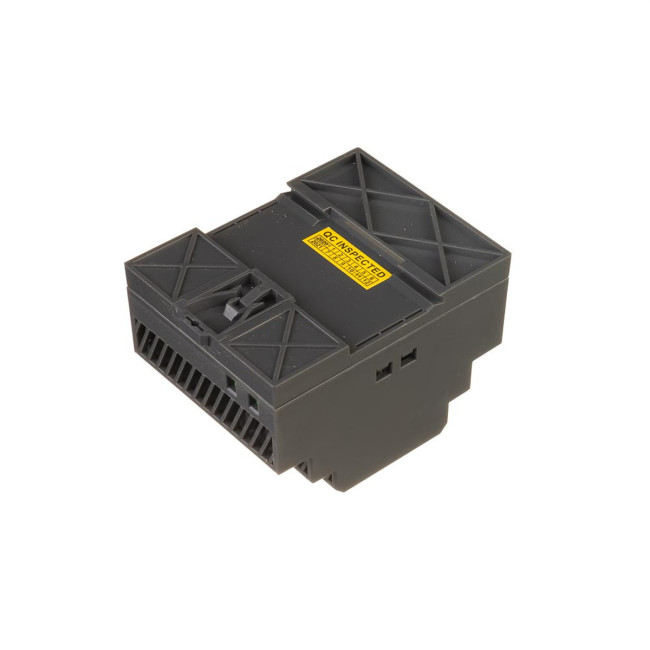

• быстрая установка на стандартную DIN-рейку в электрощите или шкафу автоматики;
• две клеммы −V и две клеммы +V для удобного распределения нагрузки;
• пассивное бесшумное охлаждение;

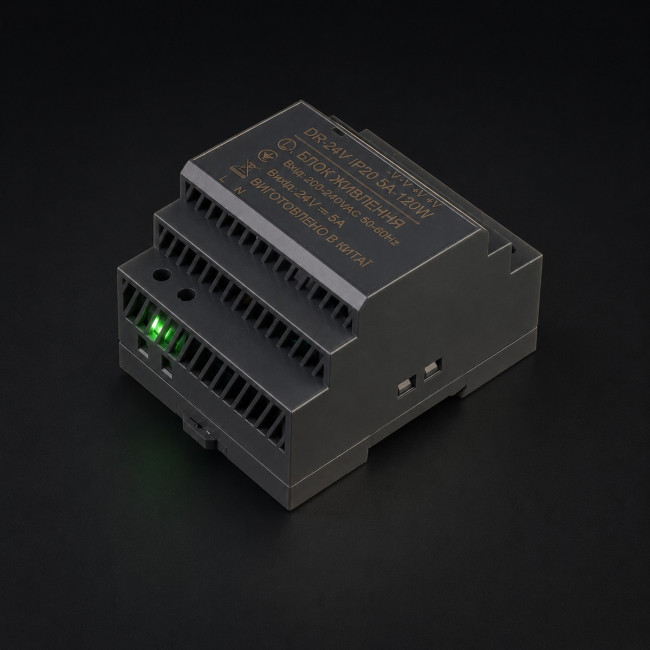

• светодиодная индикация работы;
• защита от короткого замыкания и перегрузки, заявленная поставщиком;
• компактный модульный корпус 105×90×58 мм.

Технические характеристики

Применение

Блок подходит для светодиодных лент и модулей на 24 В, контроллеров, датчиков, реле, систем автоматики, сигнализации, контроля доступа и другого оборудования, которому необходимо стабилизированное питание DC 24 В в пределах 5 А.

Как подобрать нагрузку

120 Вт и 5 А — максимальные паспортные значения. Для длительной работы рекомендуется оставлять запас 20–30% и подбирать постоянную нагрузку ориентировочно до 84–96 Вт, или до 3,5–4 А. Для LED-ленты суммируйте мощность всех подключенных отрезков и учитывайте потери в проводах. Не определяйте допустимую длину только по мощности блока — принимайте во внимание сечение кабеля, падение напряжения и схему подключения.

Монтаж и безопасность

• выполняйте подключение только при полностью отключенной сети;
• подавайте сеть на клеммы L и N, а нагрузку подключайте с соблюдением полярности к −V и +V;
• тщательно затягивайте клеммы и не допускайте выхода оголенных жил за пределы зажима;
• IP20 предусматривает использование в сухом помещении или внутри подходящего электрощита;
• не перекрывайте вентиляционные отверстия и оставляйте пространство для естественного охлаждения;
• не превышайте 120 Вт и 5 А и не используйте блок с поврежденным корпусом;
• работы с сетью 230 В должен выполнять квалифицированный специалист.

Комплектация

Блок питания AVT DR-120-24 — 1 шт.
