Блок живлення AVT DR-120-24 на DIN-рейку 24V 120W 5A IP20 (Код товару 1021423)

AVT DR-120-24 — імпульсний стабілізований блок живлення для встановлення на DIN-рейку. Він перетворює мережеву напругу AC 200–240 В, 50–60 Гц на постійну DC 24 В і забезпечує максимальну вихідну потужність 120 Вт за струму до 5 А.

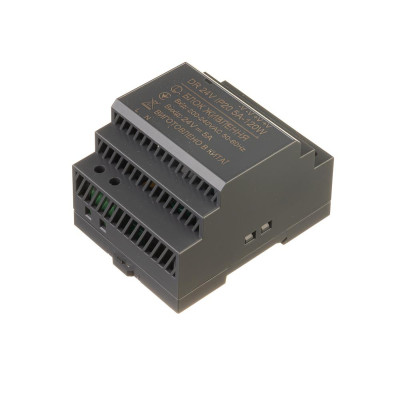

Модель виконана у закритому модульному корпусі з поліаміду та має пасивне охолодження без вентилятора. На корпусі нанесено заводське маркування DR 24V IP20 5A-120W. Підключення здійснюється через гвинтові клеми L/N та дві пари вихідних клем −V/+V.

Основні переваги

• стабілізована вихідна напруга DC 24 В;
• максимальна потужність 120 Вт і вихідний струм до 5 А;
• швидке встановлення на стандартну DIN-рейку в електрощиті або шафі автоматики;
• дві клеми −V та дві клеми +V для зручного розподілу навантаження;
• пасивне безшумне охолодження;
• світлодіодна індикація роботи;
• захист від короткого замикання та перевантаження, заявлений постачальником;
• компактний модульний корпус 105×90×58 мм.

Технічні характеристики

Застосування

Блок підходить для світлодіодних стрічок і модулів на 24 В, контролерів, датчиків, реле, систем автоматики, сигналізації, контролю доступу та іншого обладнання, якому потрібне стабілізоване живлення DC 24 В у межах 5 А.

Як підібрати навантаження

120 Вт і 5 А — максимальні паспортні значення. Для тривалої роботи рекомендується залишати запас 20–30% і підбирати постійне навантаження орієнтовно до 84–96 Вт, або до 3,5–4 А. Для LED-стрічки підсумуйте потужність усіх підключених відрізків і врахуйте втрати у проводах. Не визначайте допустиму довжину лише за потужністю блока — беріть до уваги переріз кабелю, падіння напруги та схему підключення.

Монтаж і безпека

• виконуйте підключення лише при повністю вимкненій мережі;
• подавайте мережу на клеми L і N, а навантаження підключайте з дотриманням полярності до −V та +V;
• ретельно затягуйте клеми й не допускайте потрапляння оголених жил за межі затискача;
• IP20 передбачає використання у сухому приміщенні або всередині відповідного електрощита;
• не перекривайте вентиляційні отвори та залишайте простір для природного охолодження;
• не перевищуйте 120 Вт і 5 А та не використовуйте блок із пошкодженим корпусом;
• роботи з мережею 230 В має виконувати кваліфікований спеціаліст.

Комплектація

Блок живлення AVT DR-120-24 — 1 шт.
