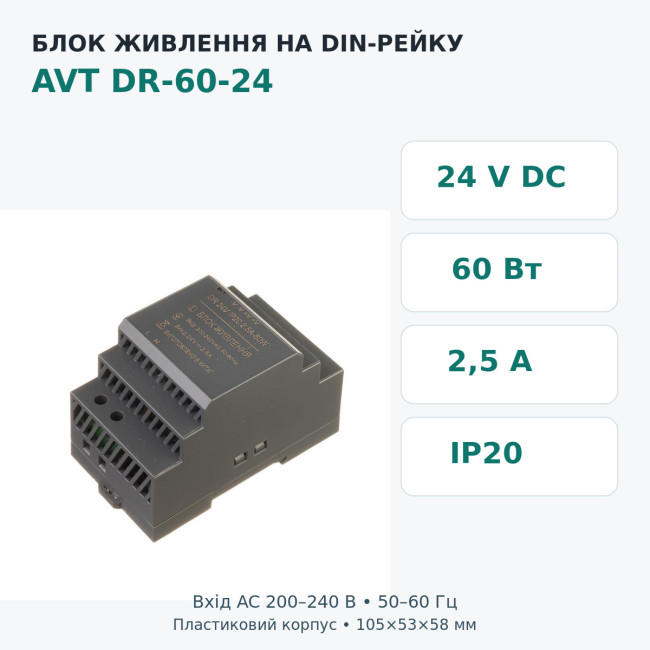

Блок живлення AVT DR-60-24 на DIN-рейку 24V 2,5A 60W IP20 (Код товару DR-60-24)

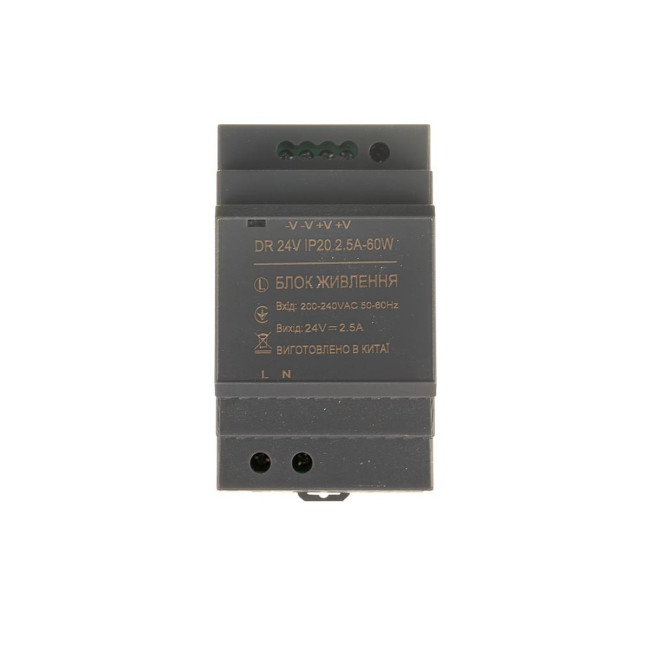

AVT DR-60-24 — компактний імпульсний стабілізований блок живлення для встановлення на DIN-рейку в електрощиті або шафі автоматики. Згідно з заводським маркуванням на корпусі, він працює від мережі AC 200–240 В, 50–60 Гц і видає стабілізовані DC 24 В зі струмом до 2,5 А та максимальною потужністю 60 Вт.

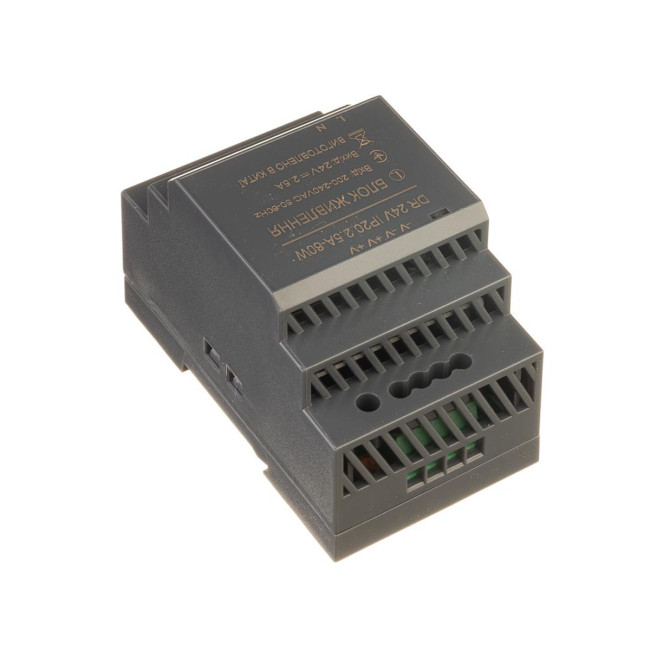

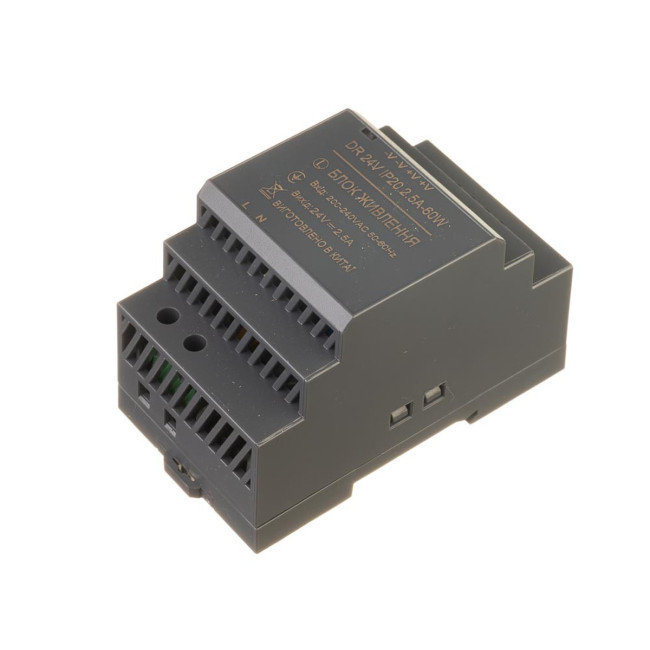

Темно-сірий вентильований пластиковий корпус має ступінчасту форму, гвинтові клеми L/N для мережевого входу та дві пари вихідних клем −V/+V. Пасивне охолодження забезпечує безшумну роботу, а світлодіодний індикатор показує наявність вихідної напруги.

Основні переваги

• стабілізований вихід DC 24 В;
• максимальна потужність 60 Вт і вихідний струм до 2,5 А;
• швидке встановлення на стандартну DIN-рейку;
• дві пари вихідних клем −V/+V для зручного підключення навантаження;
• гвинтові клеми для надійної фіксації проводів;
• пасивне охолодження без вентилятора та робочого шуму;
• світлодіодна індикація роботи;
• заявлений постачальником захист від короткого замикання та перевантаження.

Технічні характеристики

Застосування

Блок підходить для живлення LED-стрічок і світлодіодних модулів на 24 В, контролерів, реле, датчиків, систем автоматики, охоронного обладнання та іншої низьковольтної електроніки з робочою напругою DC 24 В і споживанням не більше 2,5 А.

Як підібрати навантаження

60 Вт і 2,5 А — максимальні значення. Для тривалої роботи LED-підсвітки бажано залишати запас 15–20% і обмежувати постійне навантаження приблизно до 48–51 Вт. Необхідну потужність стрічки визначають множенням її споживання на один метр на загальну довжину. Напруга навантаження обов'язково повинна становити 24 В.

Монтаж і безпека

• IP20 не захищає від води, бризок або конденсату, тому блок слід встановлювати лише всередині сухого закритого щита чи захисної шафи;
• підключайте мережеві проводи до L і N, а навантаження — до −V та +V із дотриманням полярності;
• мережеві клеми повинні бути закриті від випадкового дотику;
• не перекривайте вентиляційні отвори та залишайте простір для відведення тепла;
• монтаж виконуйте тільки при повністю знеструмленій лінії;
• роботи з мережею 230 В має виконувати кваліфікований спеціаліст.

Важливо: ця версія AVT не є блоком Mean Well DR-60-24. Зовнішнє виконання й допустима вхідна напруга визначені за маркуванням саме зображеного товару.

Комплектація

Блок живлення AVT DR-60-24 — 1 шт.
